如何提高pH计检定仪合格率？

导读:赛多利斯科学仪器（北京）有限公司通过分析pH计检定仪产品合格率低的原因，确定主要原因为精密电阻距离电路板距离过大和焊接IC的温度过高、时间过长造成了核心IC的损坏两个原因

来源：未知发布日期：2019-11-26 11:29【大中小】

赛多利斯科学仪器（北京）有限公司认为pH计检定仪是一种标准直流电压信号输出装置，该产品主要用于检定各种实验室pH计、便携式pH计和实验室通用离子计的电计部分，pH计检定仪的生产过程包括了机械加工、电路设计、电路板制作、组装、调试等步骤。该产品生产制作过程较为复杂，零部件较多，任何一个细节出现问题，就会导致产品的不合格，造成了人、财、物的浪费，甚至会出现拖延产品交付日期的情况。经调查本单位pH计检定仪年均生成169台，年均有22台不合格产品，通过对不合格产品的分析和对比后，发现电路板不合格占不合格产品的比例最大。不合格品的缺陷分类统计见表1，

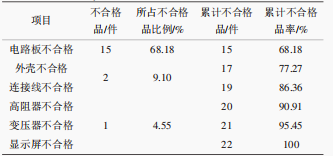

表1pH检定仪不合格品缺陷分类统计

从表1中可以看出，电路板不合格占到pH计检定仪不合格的68.18%，是造成pH计检定仪不合格的主要问题，因此将解决电路板不合格确定为需要解决的主要问题。

1原因分析
在分析原因时，运用头脑风暴法，根据排列找到的电路板出现问题这一主要问题，应用因果图对造成这一问题的原因进行了分析。
（1）实施1———制作特殊工装。该要因确定后，负责人根据焊接时候的难点，积极寻找解决方案，以前焊接的时候，在将精密电阻插入到焊接孔后，翻转过来焊接的时候，由于重力的原因，就容易出现精密电阻脱离电路板的情况，如图2所示，针对这一点，决定采用特殊的工装，在电路板翻转过来之后能够牢固的压住精密电阻，然后再进行焊接。
（2）实施2———控制焊接集成电路的温度与焊接时间。需要焊接的集成电路主要有电源检测电路LM385、TLC393；稳压电源模块TPS7350、TPS6735；精密放大电路模块TLC2652。查阅这5个集成电路的数据手册，得到的焊接温度与焊接时间。可以看出，焊接温度与焊接时间与封装形式存在关系，pH计检定仪所用的集成电路封装形式都为DIP（双列直插）封装，所以不同的芯片最高焊接温度应控制在260℃与300℃，焊接时间每个管脚不超过10s。

2效果
检查pH计检定仪的合格率由原来的87%提高到96.5%，达到并超出了预期的目标。

3总结
给出pH计检定仪合格率低的原因，给出了解决办法，制定了相应的对策，并实施。经过一段时间的验证实验，达到并超过了预期的效果，提高了pH计检定仪的合格率，给相关的设备管理与维修人员提供了参考。

以上内容仅供参考。
